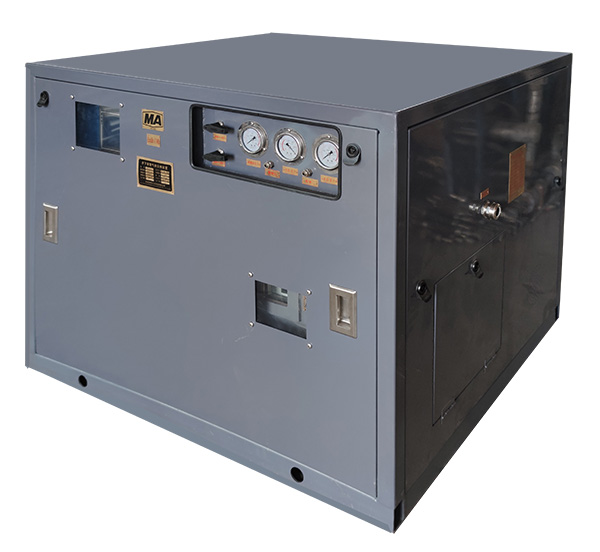

束管自動采樣裝置及監測系統
束管自動采樣裝置及監測系統由束管氣體自動監測裝置、光纖測溫裝置、煤自燃預警終端組成。該系統利用激光光譜吸收（TDLAS）和拉曼光纖測溫（DTS）技術實現了對采空區內部溫度和自燃發火標志性氣體CO、O2、CO2、CH4、C2H4、C2H2等的在線連續監測，數據抗干擾能力強，穩定性高。系統具備在井下近距離采樣、即時分析、實時監測、準確預警的功能，為井下煤自燃的早期防治提供了科學依據。
束管自動采樣裝置及監測系統
技術概述
束管自動采樣裝置及監測系統由束管氣體自動監測裝置、光纖測溫裝置、煤自燃預警終端組成。該系統利用激光光譜吸收（TDLAS）和拉曼光纖測溫（DTS）技術實現了對采空區內部溫度和自燃發火標志性氣體CO、O2、CO2、CH4、C2H4、C2H2等的在線連續監測，數據抗干擾能力強，穩定性高。系統具備在井下近距離采樣、即時分析、實時監測、準確預警的功能，為井下煤自燃的早期防治提供了科學依據。
技術特點
（1）設備裝置體積小、安裝方便；
（2）系統集成度高；
（3）自動化程度高，操作方便；
（4）測量精度高；
（5）功能多樣；
（6）時時監測、反應及時、節省人力；
（7）數據可視化、分析自動化、 監測智能化。
技術參數
|
名稱 |
束管自動采樣裝置及監測系統 | |||
|
型號 |
ZQC6/6 |
|||
|
控制束管檢測路數 |
6 |
|||
|
適用束管外徑（mm） |
PE-ZKM-10（φ8的需加轉換接頭） | |||
|
檢測氣體類別 |
O2（氧氣）、CO( 一氧化碳）、CO2( 二氧化碳 )、CH4( 甲烷 )、C2H4( 乙烯 )、C2H2( 乙炔) |
|||
|
最大抽吸距離（km） |
≥2 |
|||
|
測量范圍 |
O2：（0 ～ 25.0）% |
CH4：（0 ～ 100.0）% |
CO：（0 ～ 1000）ppm |
|
|
CO2：（0 ～ 5.0）% |
C2H4：（0 ～ 1000）ppm |
C2H2：（0 ～ 1000）ppm |
||
|
工作電壓 |
||||
|
AC660V |
||||
|
電源電流（A） |
≤ 2（具體以電機標牌數據為準） |
|||
|
外形尺寸 (mm) |
長 |
寬 |
高 |
|
|
1160 |
960 |
920 |
||
|
重量（kg） |
358 |
|||
